医療向け 逆向きディスプレイアーム UL560シリーズ

逆向きディスプレイアーム | UL560シリーズ | ICWUSA

Quicklink操作方法

ボタンを押すとチルト角度が調整ができるようになります。ボタンを離せば調整後の角度でロックされます。

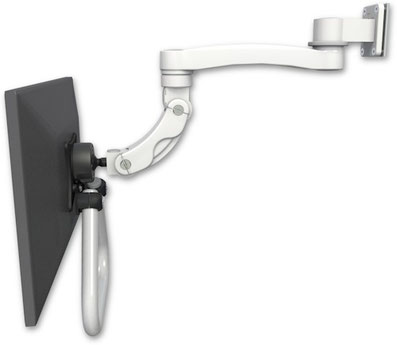

アーム全体の取付け位置よりも下にディスプレイを設置できる水平式アーム



UL560シリーズは水平アーム先端の下側にディスプレイを設置することができる逆向きアームです。



・Quicklinkと呼ばれる独自のパーツにより、ディスプレイを垂直方向へは前後および下方向へ、水平方向へは最大360度回転それぞれ調整することができます。



・Quicklinkによる調整に加え、ボールVESAマウントによりディスプレイの傾斜角度を50度調整することができます。



・別売のハンドルをご使用いただくとより操作がしやすくなります。



・GCXチャネル取付用、ポールマウント、天井固定用がございます。



・耐荷重:12.7㎏



チャネル取付用

ASUL560i-W5-A1

チャネル取付用逆向きディスプレイアーム



耐荷重:12.7㎏

水平方向調整レンジ:27.9cm

取付けブラケット:ウォールチャネル用(W5)

収納サイズ:壁から7.6cm

アームスウィーベル:最大180°

スクリーンスウィーベル:最大360°

スクリーンチルト:50°

対応VESA規格:VESA75x75, VESA100x100



逆向きディスプレイアーム UL560i-W5 ICWUSA
逆向きディスプレイアーム UL560i-W5-AS1 ICWUSA

ASUL560i-W5

アームレスタイプ

ASUL560i-W5-AS1

AS1アーム 長さ15.2cm

水平方向調整リーチ17.8cm


逆向きディスプレイアーム UL560i-W5-A2 ICWUSA

ASUL560i-W5-A2

A1アーム長さ26.7cm x 2



ウォールトラックマウント(長さ48.3cmのウォールトラック付き、36.8cm高さ調整可能)


ASUL560i-T19

アームレスタイプ

ASUL560i-T19-AS1

AS1アーム長さ15.2㎝

ASUL560i-T19-A1

A1アーム長さ26.7cm

ASUL560i-T19-A2

A1アーム長さ26.7cm x 2




ポールマウント

逆向きディスプレイアーム ASUL560i-P15 ICWUSA
逆向きディスプレイアーム ASUL560i-P15-AS1 ICWUSA
逆向きディスプレイアーム ASUL560i-P15-A1 ICWUSA

ASUL560i-P15

アームレスタイプ

ASUL560i-P15-AS1

コアアーム長さ15.2㎝

ASUL560i-P15-A1

コアアーム長さ26.7㎝


逆向きディスプレイアーム ASUL560i-P15-A2 ICWUSA



*ご紹介の商品はP15=1.5インチ(3.81㎝)径支柱取付用です。

P17=1.75インチ(4.445cm)、P2=2インチ(5.08㎝)径支柱取付用もございます。


ASUL560i-P15-A2

コアアーム長さ26.7㎝ x 2




シーリングマウント

天井固定用ディスプレイアーム UL560シリーズ ICWUSA

ASUL560i-C8x12(12inch/30.5cm延長パイプ)

ASUL560i-C8x24(24inch/61cm延長パイプ)

ASUL560i-C8x36(36inch/91.4cm延長パイプ)



シーリングプレート:8" X 8" (20.3cm X 20.3cm)
