テーブルトップマウント
![AMICO, デスクトップマウント, 病院設備](https://image.jimcdn.com/app/cms/image/transf/dimension=445x1024:format=jpg/path/s77fe9520d4c72b0d/image/idf1233016a38e33e/version/1716279289/amico-%E3%83%87%E3%82%B9%E3%82%AF%E3%83%88%E3%83%83%E3%83%97%E3%83%9E%E3%82%A6%E3%83%B3%E3%83%88-%E7%97%85%E9%99%A2%E8%A8%AD%E5%82%99.jpg)
耐荷重:13.6㎏
*設置する場所(面)が十分な強度を持っているかどうかご確認の上、ご使用ください。
高さ:
3" (7.6 cm)、5" (12.7 cm)、9" (22.9 cm)、12" (30.5 cm)、16" (40.6 cm)
から選択ください。
ポスト径:1.25" (3.2 cm)
ベースプレートサイズ:4" x 4" (10.16cm x 10.16cm)
*デスク・カウンター下面から補強するためのサポートプレート付属
先端ヘッド形状:以下のタイプから選択いただけます。
5" (12.7 cm) プランジャープレート
30° チルト制限
6" (15.2 cm) ドロップオンタイプ
Philips IntelliVue用
5" (12.7 cm) プランジャープレート
背面取付用
3" (7.6 cm) レールブラケット
30° チルト制限
LCDディスプレイ(VESA75/100)取付用
![AMICO 日本光電向けカウンタートップマウント](https://image.jimcdn.com/app/cms/image/transf/dimension=389x1024:format=jpg/path/s77fe9520d4c72b0d/image/i7bad71868ff7c381/version/1716279542/amico-%E6%97%A5%E6%9C%AC%E5%85%89%E9%9B%BB%E5%90%91%E3%81%91%E3%82%AB%E3%82%A6%E3%83%B3%E3%82%BF%E3%83%BC%E3%83%88%E3%83%83%E3%83%97%E3%83%9E%E3%82%A6%E3%83%B3%E3%83%88.jpg)
日本光電・フクダ電子などが採用している底面にプレートを取り付けて固定するタイプのモニタには、
先端は「0」を選択してください。
型番構成例
TTM(XX)-450-A00
XXには支柱の長さが入ります。
3" (7.6 cm):03
5" (12.7 cm):05
9" (22.9 cm):09
12" (30.5 cm):12
16" (40.6 cm):16
Philips製Philips IntelliVue用生体情報モニタ用TTM(XX)-453-A00
ディスプレイ用:TTM(XX)-LCD-A00

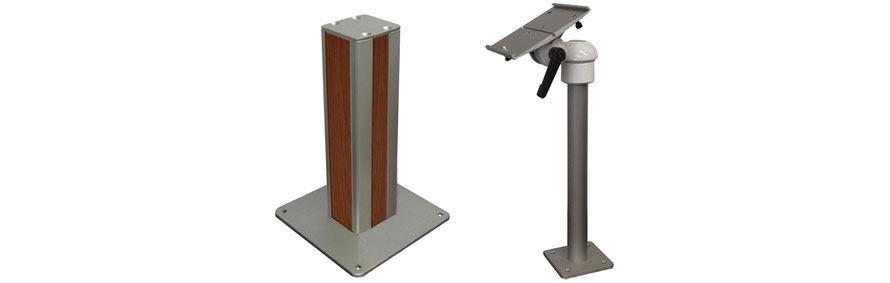

CTM カウンタートップマウント
![AMICO CTMカウンタートップマウント](https://image.jimcdn.com/app/cms/image/transf/dimension=358x1024:format=jpg/path/s77fe9520d4c72b0d/image/i209a4b5492e6fe44/version/1716279543/amico-ctm%E3%82%AB%E3%82%A6%E3%83%B3%E3%82%BF%E3%83%BC%E3%83%88%E3%83%83%E3%83%97%E3%83%9E%E3%82%A6%E3%83%B3%E3%83%88.jpg)
型式
CTM-08-A00:高さ20.32cm
CTM-12-A00:高さ30.98cm
CTM-18-A00:高さ45.72cm
CTM-24-A00:高さ60.96cm
耐荷重
直付け(支柱から距離が離れない)で 100 lbs (45 kg) 、
24" (61cm)離れた位置での機器の設置で50 lbs (23 kg)
ベースプレート:8" x 8" (20.3 cm x 20.3 cm)
![AMICO, カウンタートップマウント, 病院設備](https://image.jimcdn.com/app/cms/image/transf/dimension=354x1024:format=jpg/path/s77fe9520d4c72b0d/image/ie9300a35cd7211f5/version/1716278000/amico-%E3%82%AB%E3%82%A6%E3%83%B3%E3%82%BF%E3%83%BC%E3%83%88%E3%83%83%E3%83%97%E3%83%9E%E3%82%A6%E3%83%B3%E3%83%88-%E7%97%85%E9%99%A2%E8%A8%AD%E5%82%99.jpg)
*設置する場所(面)が十分な強度を持っているかどうか
ご確認の上、ご使用ください。
*デスク・カウンター下面から補強するためのサポートプレートが付属しています。
*チャネル・サイドレールにはカバー付き
